一次性餐具包装机中餐具的分拣工艺
- 2020-06-03-

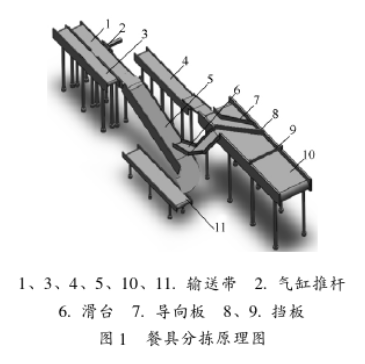

  一次性餐具包装机生产线上,餐具经清洗、烘干后便进入分拣工艺。餐具4件套(碟子、大碗、小茶碗和酒杯)装在一个容器内,需要将其分拣并安排到相应的输送机上,以便后续组装中便当使用。分拣历程的原理图如图1所示,其基来源理如下。

  先是经过清洗、烘干后的餐具通过总输送带运送到输送带10上。初阶段挡板9下面有60mm的漏洞,只允许单个餐具经过。这样当杂乱无章的餐具经过挡板9时,重叠的餐具就会整理到一个平面上,为下一步的分拣做好准备事情。第2阶段倾斜挡板8下面有20mm的漏洞,只允许碟子通过。这样,当水平排开的餐具经第2阶段挡板8时,碟子就会从漏洞筛选出来,经过导向板7,顺利地进入到输送带4上,完成碟子的分拣事情。

  经过一次性餐具包装机倾斜筛选挡板8之后的餐具大碗、小茶碗、酒杯)全进入到滑台6。经多次试验发明,由于重心问题,大碗和小茶碗从滑台6上落入到倾斜输送带5时只有两种状态,即正放或倒放,而酒杯由于在挡板9处被找倒,进入输送带5后便会自由下浪,这样便可以利用输送带外貌的摩擦カ。由于大碗、小茶碗无论正放或者倒放均会与输送带外貌爆发较大摩擦力,而酒杯与输送带之间为转动摩擦,因此,餐具从滑台6上滑落到输送带5之后,大碗和小茶碗便会沿着输送带5运动到输送带1上。而酒杯别会从输送带5浪到输送带11上,从而完成了酒杯的分拣事情。

  在酒杯筛选历程中,一次性餐具包装机的输送带5的倾斜角度、带远以及输送带材质的选取较要害。输送带5的倾角以及带速须设计为可调的,两者须相匹配,以包管落下的餐具不会攻击到前一个餐具。同时,合理的带面摩擦力也是包管杯子能顺利被筛选出来的关健。

  经过2级分拣事情以后,运送到输送带1上的餐具只剩下大碗和小茶碗。设计输送带1的宽度与大碗的直径相同,在气缸推杆2前增设接近开关,漫衍在输送机的两侧。当大碗经过时,两倒的接近开关均会有信号;当小茶碗经过时,由于碗径比大碗小,故接近开关只能有一个有信号,或均无信号。PLC在判断这2个信号之后控制气缸推杆2行动,当有2个信号时,气缸运动,将大碗推送到输送带3上;小茶碗经过时,气缸不可动,这样,大碗顺利地被一次性餐具包装机筛选出来。
